Dans le cadre de la stratégie nationale de construction de « villes zéro déchet » et de la valorisation des déchets solides en vrac, la transformation efficace et économique des déchets solides industriels, tels que les résidus miniers, en ressources précieuses est devenue un enjeu crucial auquel l’industrie doit répondre de toute urgence. Forte de plus de quarante ans d’expérience dans les technologies de concassage, de criblage et de séparation fine, Shanghai SANME Environmental Equipment Co., Ltd. lance la série de jigs SMTJ, un équipement de séparation gravimétrique développé et conçu en interne pour la séparation de matériaux tels que les minerais métalliques, le charbon, le sable, le gravier et les résidus miniers. Grâce à sa performance de pulsation stable, sa grande capacité de traitement, sa haute précision de séparation et son faible taux de panne, cette série de produits s’impose rapidement comme une référence dans le domaine de la valorisation des résidus miniers.
Présentation du produit
Les jigs de la série SMTJ utilisent un flux d’eau pulsé pour séparer les matériaux en fonction de leur densité. L'équipement génère un flux d'eau pulsé périodique, provoquant la stratification des matériaux selon leur densité et leur granulométrie : les particules de minéraux lourds, plus denses, se déposent dans la couche inférieure, tandis que les particules de gangue, moins denses, remontent à la surface. Grâce à une alimentation continue, à la pulsation de l'eau et à un mécanisme d'évacuation, le concentré de minéraux lourds et les résidus de minéraux légers sont évacués séparément, achevant ainsi le processus de séparation. L'ensemble du procédé utilise l'eau comme fluide, sans aucun réactif chimique, ce qui en fait une technologie de traitement physique des minéraux propre et entièrement conforme aux exigences nationales en matière de production durable.
Principaux avantages
Le jig de la série SMTJ présente les avantages exceptionnels suivants :
1. Pulsation stable, grande précision de séparation, excellente stratification des matériaux, taux de récupération du concentré élevé et contrôle précis de la teneur des résidus.
2. Grande capacité de traitement et faible consommation d'énergie. Capacité de traitement unitaire élevée, avec une consommation d'énergie unitaire parmi les plus faibles du secteur ; fonctionnement simple et maintenance aisée.
3. Structure compacte et faible encombrement. Convient aux concentrateurs fixes et aux stations de tri mobiles, facilitant un déploiement modulaire.
4. Large applicabilité : Adapté à la séparation fine de divers minerais et matériaux métalliques et non métalliques de différentes granulométries.
5. Faible taux de panne et longue durée de vie : Les principaux composants d'écoulement sont fabriqués à partir de matériaux haute résistance à l'usure, garantissant un fonctionnement stable à long terme et réduisant les coûts de maintenance pour le client.

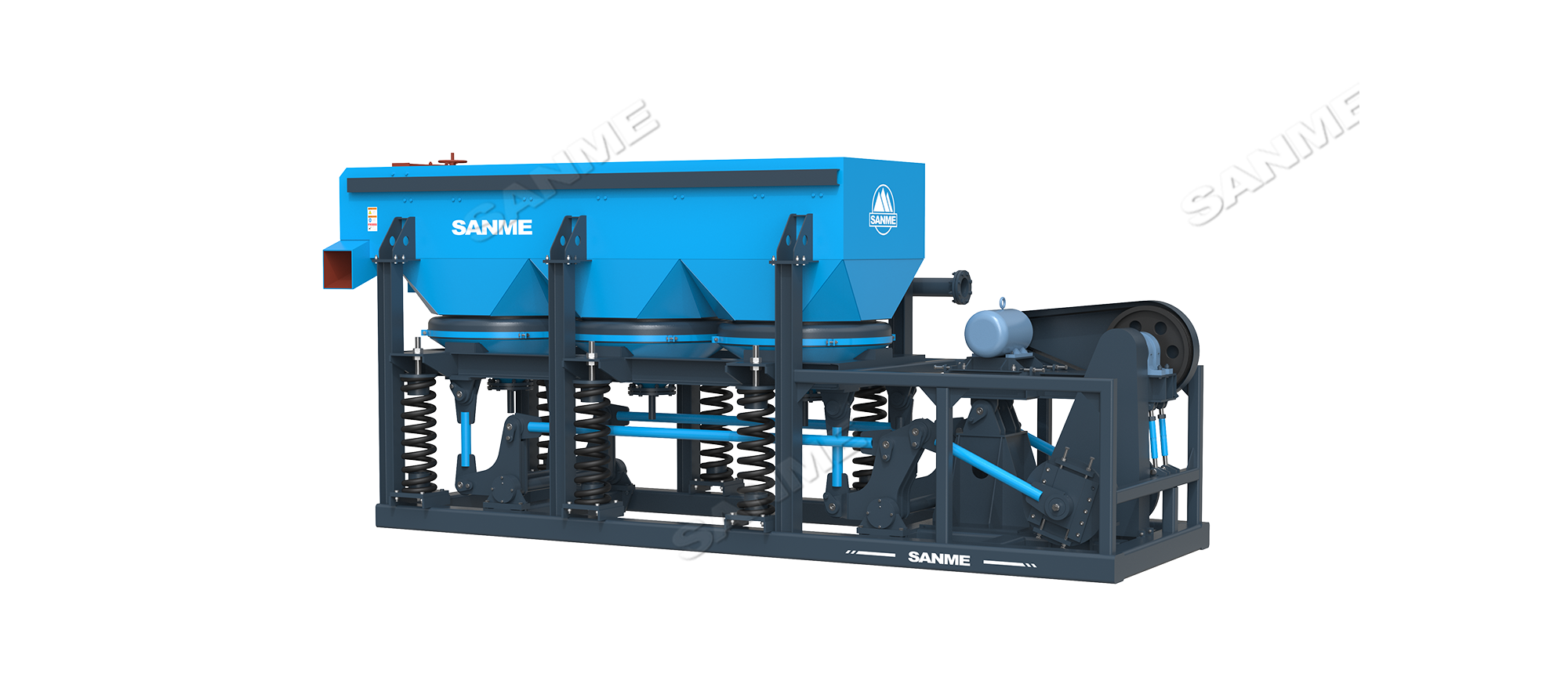

Jig de séparation grossière SMTJ50C

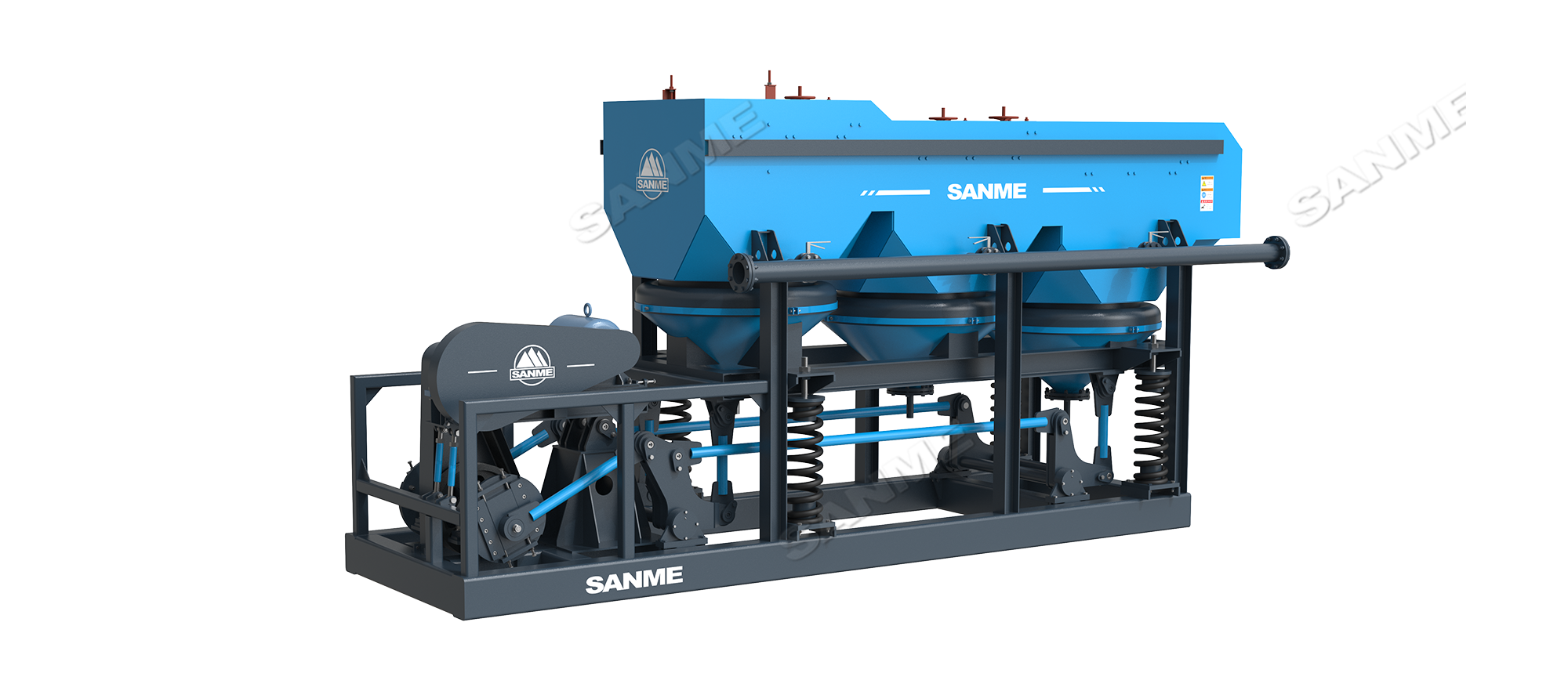

Jig de séparation fine SMTJ25X
Modèles principaux
Pour répondre aux besoins de séparation de matériaux de différentes granulométries, Shanghai SANME a développé deux modèles principaux : le jig de séparation grossière SMTJ50C et le jig de séparation fine SMTJ25X, formant une combinaison optimale de séparation grossière et fine. Ces deux jigs peuvent être utilisés indépendamment ou connectés en série pour former un processus de séparation étagé : le jig de séparation grossière sépare d'abord les minéraux de grande taille et à haute teneur, puis le jig de séparation fine effectue une extraction secondaire des fines, maximisant ainsi le taux de récupération global du minerai de fer.

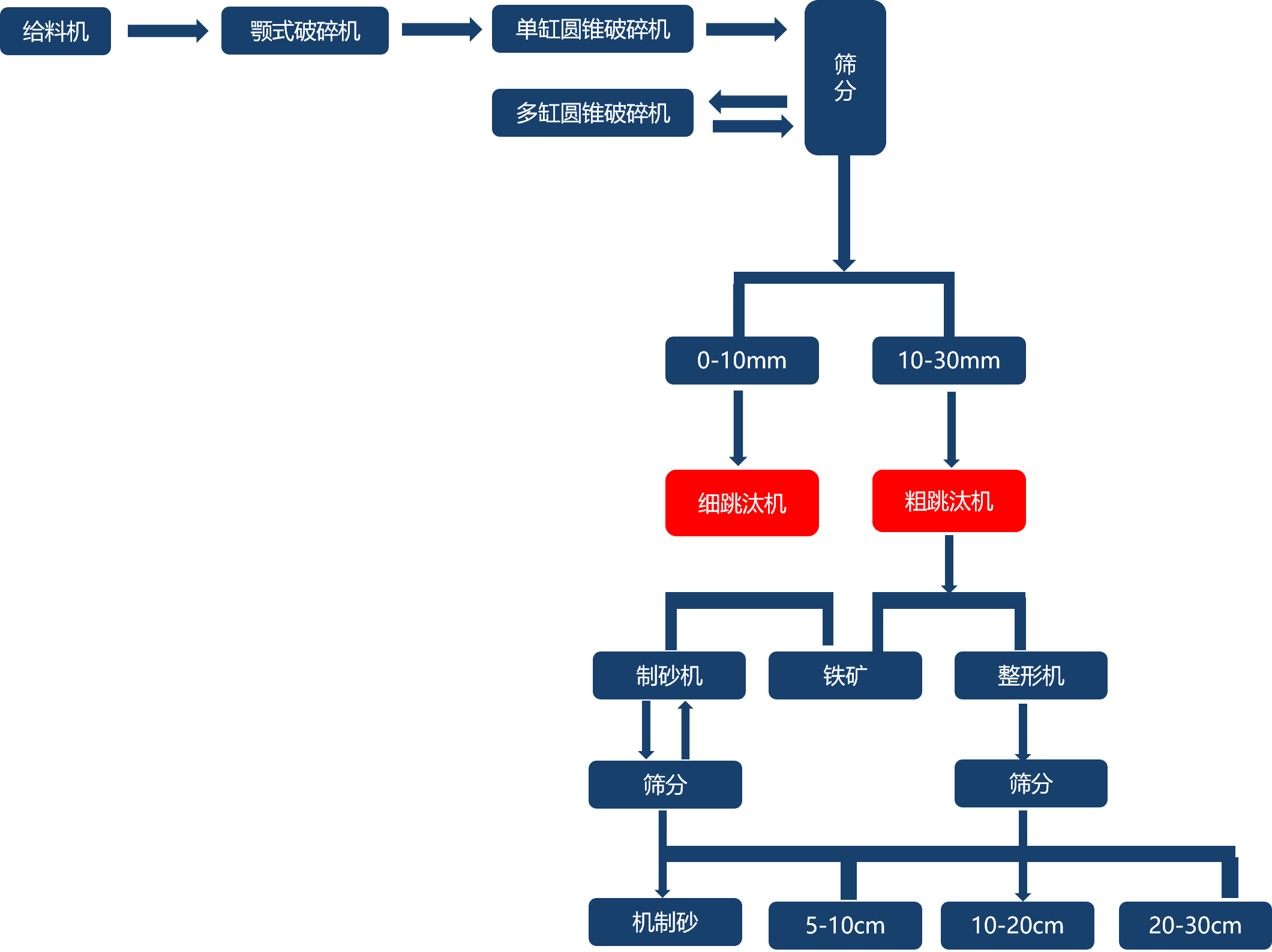

Application des équipements
Application de référence
La véritable valeur d'une technologie réside dans son application pratique. Le projet de recyclage complet des résidus de fer de la mine de Changjiang à Hainan (6 millions de tonnes), mené par la société Shanghai SANME, est un projet pilote majeur de valorisation des déchets solides, promu par la province de Hainan et l'une des 44 premières bases de valorisation des déchets solides en Chine. Dans ce projet, les trieurs à jigs de la série SMTJ de Shanghai SANME constituent l'équipement de tri principal, avec un total de 36 unités déployées :
24 trieurs à jigs de dégrossissage SMTJ50C : assurant le dégrossissage des résidus à gros grains (8-36 mm), avec une capacité de traitement unitaire de 50 t/h, formant un puissant groupe de dégrossissage.
12 trieurs à jigs de tri fin SMTJ25X : assurant le tri fin des matériaux à grains fins (0-8 mm), permettant l'extraction ultérieure de minéraux de fer à grains fins.

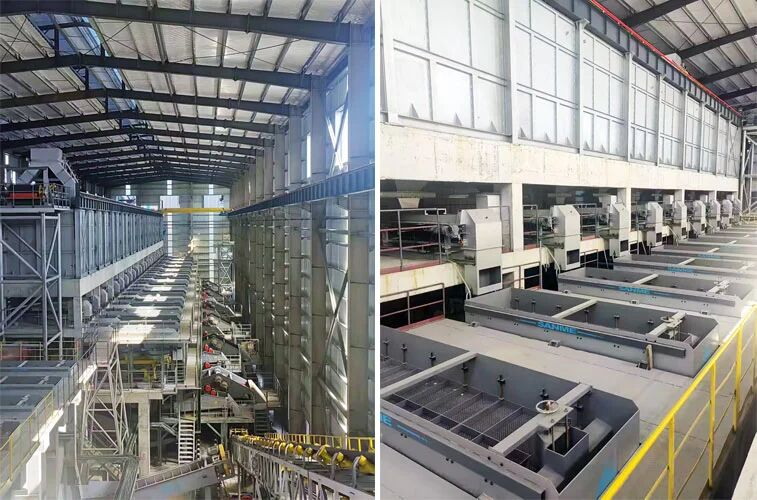

Projet de valorisation intégrale des résidus de fer de Hainan (6 millions de tonnes/an)
Service complet : Vers une économie circulaire
En tant qu'entrepreneur général EPC du projet, Shanghai SANME a fourni non seulement 36 cribles SMTJ, mais aussi un service clé en main complet couvrant l'ensemble de la chaîne, de la conception des procédés à la mise en service, en passant par la fabrication des équipements, la fourniture de l'ensemble complet, l'installation et l'intégration du système intelligent. La ligne de production complète comprend des concasseurs à mâchoires, des concasseurs à cône, des concasseurs à percussion à arbre vertical, des concasseurs à double rouleau, des cribles, des broyeurs à boulets, des séparateurs magnétiques, des filtres-presses et des systèmes de traitement des eaux usées. Dotée d'un système de contrôle intelligent personnalisé, elle permet une production entièrement automatisée, numérisée et modulaire, répondant aux normes élevées d'industrialisation, de développement durable et d'intelligence.
Du développement du produit à son application pratique, les cribles de la série SMTJ de Shanghai SANME ont résisté à des tests pratiques à grande échelle dans le cadre du projet de valorisation des résidus de fer de Changjiang (6 millions de tonnes) à Hainan, démontrant ainsi leur robustesse en tant qu'équipements de concassage et de criblage miniers. À l'avenir, Shanghai SANME continuera de s'appuyer sur l'expertise technologique sino-allemande pour développer pleinement une mine de démonstration moderne, à la fois écologique et intelligente, dotée d'équipements de séparation plus avancés et de solutions plus complètes.
